Como fornecedor de moldes de console, projetar canais de resfriamento em um molde de console é um processo crítico que impacta diretamente a qualidade, eficiência e custo-benefício da produção. Neste blog, compartilharei minhas experiências e insights sobre como projetar esses canais de resfriamento.
Compreendendo os princípios básicos do resfriamento em moldes de console

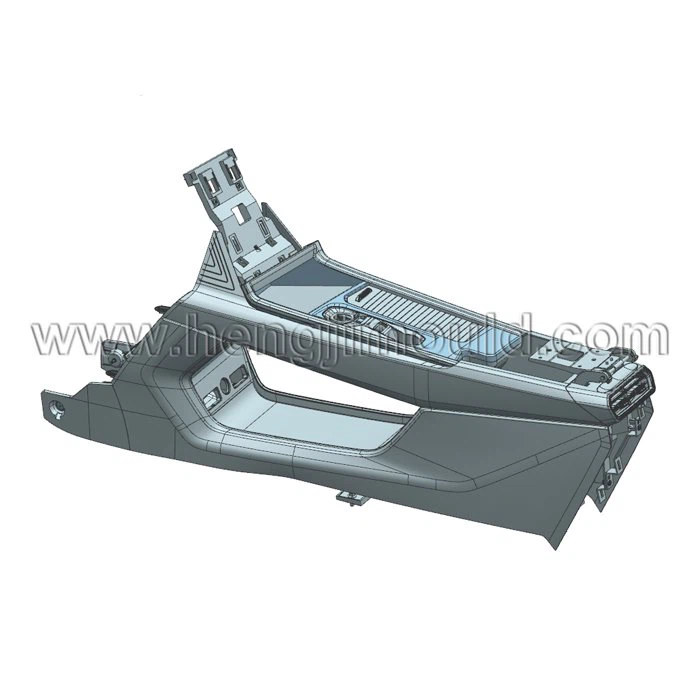

Antes de nos aprofundarmos no processo de design, é essencial entender por que o resfriamento é tão importante em moldes de console. Peças do console, sejam elasMoldagem por injeção de consoleouMolde da caixa do consoleprodutos, normalmente são feitos através de moldagem por injeção. Durante este processo, o plástico derretido é injetado na cavidade do molde. O plástico então precisa esfriar e solidificar para tomar a forma do molde.
O resfriamento adequado garante que o plástico solidifique uniformemente, o que por sua vez reduz as tensões internas, empenamento e encolhimento na peça final. Um sistema de resfriamento bem projetado também pode reduzir significativamente o tempo de ciclo do processo de moldagem por injeção, aumentando a produtividade geral da linha de fabricação.
Fatores que influenciam o projeto do canal de resfriamento
Geometria da peça
A forma e o tamanho da peça do console desempenham um papel crucial no projeto do canal de resfriamento. Geometrias complexas, como aquelas com seções grossas e finas, exigem uma estratégia de resfriamento mais sofisticada. Por exemplo, as seções grossas do console demoram mais para esfriar do que as finas. Para resolver isso, canais de resfriamento podem ser colocados mais próximos das seções espessas para aumentar a taxa de resfriamento nessas áreas.
Propriedades dos materiais
O tipo de plástico usado no console também afeta o resfriamento. Diferentes plásticos têm diferentes condutividades térmicas, calores específicos e pontos de fusão. Por exemplo, plásticos de engenharia como o policarbonato podem exigir uma abordagem de resfriamento diferente dos plásticos básicos como o polipropileno. Os plásticos de alto desempenho geralmente têm pontos de fusão mais altos e taxas de resfriamento mais lentas, o que significa que os canais de resfriamento precisam ser projetados para remover o calor de maneira mais eficaz.
Material do molde
A escolha do material do molde impacta a transferência de calor entre o plástico e os canais de resfriamento. Materiais com alta condutividade térmica, como ligas de cobre, podem transferir calor de forma mais eficiente que o aço. No entanto, as ligas de cobre são geralmente mais caras. Ao projetar canais de resfriamento, precisamos considerar a compensação entre o custo do material do molde e seu desempenho térmico.
Princípios de Design para Canais de Resfriamento
Resfriamento Uniforme
O objetivo do projeto do canal de resfriamento é conseguir um resfriamento uniforme em toda a peça. Isto pode ser conseguido garantindo que a distância entre os canais de resfriamento e a cavidade do molde seja consistente. Se o resfriamento for irregular, a peça poderá sofrer empenamentos ou imprecisões dimensionais. Por exemplo, podemos usar um sistema de resfriamento multiloop onde o refrigerante flui através de uma série de canais paralelos para distribuir o efeito de resfriamento uniformemente.
Diâmetro e espaçamento do canal
O diâmetro dos canais de resfriamento afeta a vazão e a queda de pressão do refrigerante. Diâmetros maiores geralmente permitem vazões mais altas, mas podem exigir mais espaço no molde. O espaçamento entre os canais também precisa ser considerado cuidadosamente. Um espaçamento muito grande pode resultar em resfriamento irregular, enquanto um espaçamento muito pequeno pode causar interferência entre os canais e enfraquecer a estrutura do molde.
Layout do canal de resfriamento
Existem vários layouts de canais de resfriamento comuns, incluindo canais diretos, canais em espiral e canais do tipo defletor. Canais diretos são os mais simples e econômicos, mas podem não fornecer o resfriamento mais eficiente para peças complexas. Os canais espirais podem proporcionar um resfriamento mais uniforme em torno de uma peça cilíndrica ou curva. Canais do tipo defletor são usados para direcionar o fluxo do refrigerante em um padrão específico, o que pode ser útil para resfriar áreas com formatos irregulares.
Processo de projeto
1. Análise de peças
O primeiro passo no projeto dos canais de resfriamento é realizar uma análise detalhada da peça do console. Isso inclui o estudo da geometria da peça, das propriedades do material e de quaisquer requisitos específicos do cliente. Utilizamos software avançado de CAD (Computer Aided Design) para criar um modelo 3D da peça e analisar seu comportamento térmico.
2. Projeto Conceitual
Com base na análise das peças, desenvolvemos um projeto conceitual para os canais de refrigeração. Isso envolve determinar o número, tamanho e layout dos canais. Também consideramos os locais de entrada e saída do refrigerante para garantir a distribuição adequada do fluxo.
3. Simulação
Uma vez concluído o projeto conceitual, usamos o software de simulação CAE (Computer - Aided Engineering) para analisar o desempenho de refrigeração do projeto. A simulação pode prever a distribuição de temperatura na peça durante o processo de resfriamento, bem como o tempo de resfriamento e quaisquer problemas potenciais, como empenamento. Ao ajustar os parâmetros de projeto na simulação, podemos otimizar o projeto do canal de resfriamento para obter os melhores resultados.
4. Projeto Final e Fabricação
Após os resultados da simulação serem satisfatórios, finalizamos o projeto do canal de resfriamento. O projeto é então traduzido em instruções de fabricação e o molde é fabricado usando técnicas de usinagem de precisão. Durante o processo de fabricação, prestamos muita atenção à qualidade dos canais de resfriamento para garantir que atendam às especificações do projeto.
Desafios e soluções no projeto de canais de resfriamento
Perfuração de Canais Complexos
Um dos desafios no projeto de canais de resfriamento é a perfuração de canais complexos, especialmente para peças com geometrias complexas. Os métodos tradicionais de perfuração podem não conseguir criar os formatos de canal desejados. Nesses casos, podemos utilizar técnicas avançadas de fabricação como EDM (Electrical Discharge Machining) ou impressão 3D para criar canais de resfriamento com geometrias complexas.
Prevenção de Vazamento
Outro desafio é evitar o vazamento de líquido refrigerante dos canais de resfriamento. O vazamento pode não apenas contaminar a peça plástica, mas também danificar o molde. Para resolver esse problema, usamos vedações e juntas de alta qualidade nas conexões entre os canais de resfriamento e as linhas de fornecimento de refrigerante. Também realizamos rigorosos testes de pressão durante o processo de montagem do molde para garantir a integridade do sistema de refrigeração.
Conclusão
Projetar canais de resfriamento em um molde de console é um processo complexo, mas essencial para um fornecedor de moldes de console. Ao considerar fatores como geometria da peça, propriedades do material e material do molde, e seguir os princípios de projeto de resfriamento uniforme, diâmetro e espaçamento apropriados do canal e um layout adequado, podemos criar sistemas de resfriamento que melhoram a qualidade e a produtividade da fabricação de peças de console.
Se você está procurando moldes de console de alta qualidade com canais de resfriamento bem projetados, teremos o maior prazer em discutir suas necessidades específicas. Nossa equipe de engenheiros e designers experientes está pronta para trabalhar com você para desenvolver as melhores soluções para suas necessidades de moldagem de console. Contate-nos para iniciar o processo de aquisição e negociação e vamos criar juntos produtos de console excepcionais.
Referências
- "Manual de moldagem por injeção" por O. John Hanna
- "Projeto de molde para plásticos" por Dietmar Drummer
