Ferramenta de molde de grade

Às vezes, haverá arestas vivas e protuberâncias de aço finas na superfície do molde, causadas principalmente pelo projeto da ferramenta ou pela configuração da peça. Eles são afiados como uma lâmina, sendo prejudiciais e vulneráveis ​​a desviar após impactos de resina derretida repetidas vezes. Então, como lidar com eles?


Problema: a superfície divisória da grade do radiador tem uma grande queda vertical, para a qual haverá aço fino convexo na superfície do molde, não resistente o suficiente e fácil de quebrar na parte inferior.
Solução: para garantir que essas peças finas de aço das metades fixa e móvel tenham espessura uniforme e mantenha o lado beijado em um bolso com espaço de 0,3 mm para evitar tensão na área lateral.

Problema: Como as áreas da faixa da grade causam estrutura de aço muito fina, cuja tenacidade não é suficiente, haverá deformação elástica e aumento da tensão de cisalhamento na parte inferior.
Solução: Configurar plataforma convexa reduzindo espessura em área de visualização não primária.

Problema: há bordas afiadas no canto deste produto, a área da borda afiada é fácil de usar e traz flashes e encurta a vida útil da ferramenta do molde da grade.
Solução: Adicionar espessura de parede da peça em determinada área parcial para que o problema de rejeição de aço fino de borda afiada em pequenos cantos possa ser resolvido.

Problema 1: Este clipe fará com que a estrutura de aço fina da superfície da ferramenta e sua face larga sejam envolvidas no beijo, cujo ângulo é de apenas 1 grau, o que significa que o fundo de aço fino sofrerá grande tensão de cisalhamento e será fácil de quebrar.
Solução: aumentar um pouco a espessura da parede para tirar a área fina do aço do beijo.

Problema 2: A peça de aço fina com altura de 7,6 mm e largura de 2,5 mm, cuja largura da face se envolve em beijo com ângulo de apenas 1 grau, que é fácil de quebrar.
Solução: sob a condição de que a espessura do aço fino não possa ser aumentada, pensamos em fazer uma otimização para que o comprimento se envolva no beijo com ângulo superior a 5 graus.

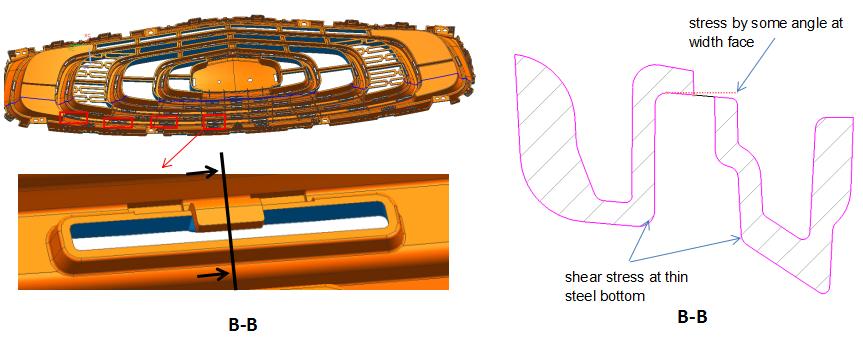

Problema: recurso de estrutura de peça como este, a superfície de mancha de largura tem o ângulo que ocorre tensão de cisalhamento.
Solução: tornar a superfície superior uniforme, de modo que a parte inferior fina do aço se livre de rachaduras causadas por tensões de cisalhamento periódicas; para fazer o chanfro R para a parte inferior.

Solução: inserir fatores de tensão relativa de moldagem do polímero; comprimento, largura e altura de aço fino; Módulo de Young (Módulo de Tração) para calcular o valor de deflexão de peças de aço fino com valor limite de deflexão por fórmula.
